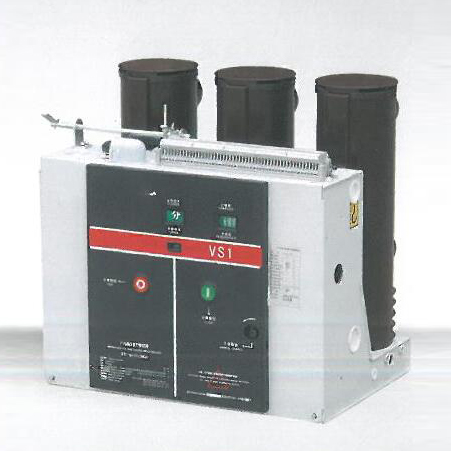

ZN63(VS1)-12/630-20固定式
2017/7/3
ZN63－12真空斷路器是3～10kV，50Hz三相交流系統中的戶內配電裝置，可供工礦企業、發電廠、變電站中作為電器設備的保護和控制之用，特別適用于要求無油化、少檢修及頻繁操作的使用場所，產品可配置在中置柜、雙層柜、固定柜中作為控制和保護高壓電氣設備用。
該產品的主要特點是：
1. 可靠性高：在額定電流下，允許開斷次數高達20000次。在額定短路電流下，試驗開斷次數50次。
2. 功能齊全：可理想的開合電阻、容性、感性的負載。
3. 少維護，通常只需要對操動機構做少量清掃或潤滑。
4. 采用了立式的絕緣套筒，可防御各種環境的影響。因而，斷路器可適用于各種特殊的環境條件。
5. 具有完整的產品系列參數：其額定電流從630A到3150A；額定短路開斷電流從20kA到50kA。
6. 額定短路關合電流（峰值）、額定動穩定電流等技術參數標準高于現行國家標準規定。
7. 產品出廠前全部依據可靠性原理進行了機械磨合老練，保證產品的可靠性。
8. 產品系列性、通用性好，用戶維護使用方便。
產品符合GB－1984、DL403以及IEC標準56號及694號出版物等現行標準規定。
二，技術參數：
|
序號 |
額 定 參 數 |
單位 |
參 數 |
||
|
1 |
額定電壓 |
kV |
12 |
||
|
2 |
額定 絕緣水平 |
1min工頻耐受電壓（有效值） |
kV |
42 |
|
|
雷電沖擊耐受電壓（峰值） |
kV |
75 |
|||
|
3 |
輔助回路1min工頻耐壓 |
V |
2000 |
||
|
4 |
額定頻率 |
Hz |
50 |
||
|
5 |
額定電流 |
A |
630、100、1250、1600、2000、2500、3150 |
||
|
6 |
額定短路開斷電流 |
kA |
20、25、31.5、40、50 |
||
|
7 |
4s熱穩定電流 |
kA |
20、25、31.5、40、50 |
||
|
8 |
額定短路關合電流（峰值） |
kA |
50、63、100、130 |
||
|
9 |
額定動穩定電流 |
kA |
50、63、100、130 |
||
|
10 |
額定單個電容器組開斷電流 |
A |
630 |
||
|
11 |
額定背對背電容器組開斷電流 |
A |
400 |
||
|
12 |
額定操作順序 |
|
分…0.3s…合分…180s…合分 分…180s…合分…180s…合分 |
||
|
13 |
合閘時間 |
ms |
60＋10－15 |
||
|
14 |
分閘時間 |
ms |
60＋10－15 |
||
|
15 |
額定短路電流開斷次數 |
|
50 |
||
|
16 |
機械壽命 |
次 |
20000 |
||
|
17 |
燃弧時間 |
ms |
≤15 |
||
|
18 |
動靜觸頭允許磨損累計厚度 |
mm |
3 |
||
|
19 |
額定操作電壓 |
合閘線圈 |
V |
AC：110、220； DC：110、220 |
|
|
分閘線圈 |
V |
||||
|
20 |
線圈功率 |
合閘線圈 |
W |
245 |
|
|
分閘線圈 |
W |
||||
|
21 |
儲能電機功率 |
W |
70 |
||
|
22 |
儲能電機額定電壓 |
V |
DC：110、220 |
||
|
23 |
儲能時間 |
s |
≤15 |
||

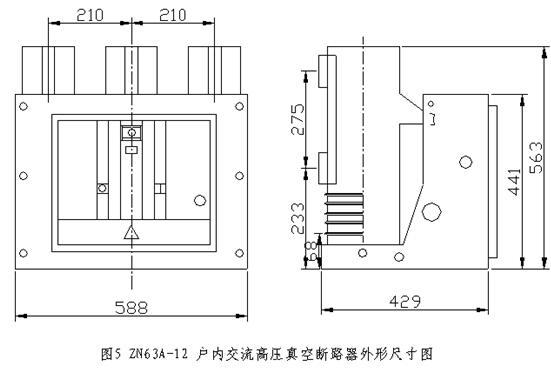

三,,外形及尺寸
